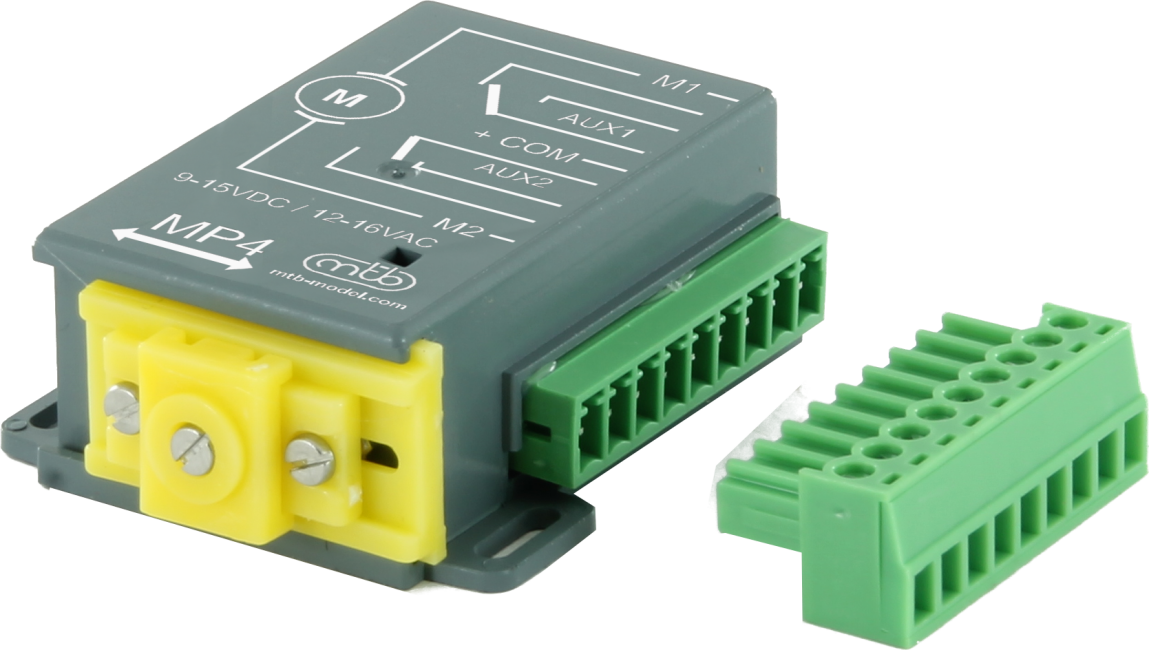

MTB MP4 Unterflur-Weichenantrieb
• Günstigerer Ersatz für MP5 • Kleinformat • Universeller Antrieb, ersetzt elektromagnetische und motorische Typen • 4 Stufen des Stellwegs: 3, 6, 9 und 12 mm • Doppelter Umschaltkontakt integriert • einfache Installation mit einem abnehmbaren Steckverbinder
Der Stellweg kann in vier Stufen 3, 6, 9 und 12 mm eingestellt werden (mit der Positionsänderung des Bolzens im Mitnehmer). Ein unterbrochener Lauf des Motors bis zur Endlage und ihre Verriegelung sind gesichert.
Die Schaltung des Antriebes MP4 ist universell, er ersetzt die elektromagnetischen Typen mit Dreileiterschaltung sowohl als auch motorische Antrieben mit Zweileiterschaltung ohne nötige Änderungen in der Elektroinstallation. Der Antrieb ist mit klassischen DCC-Decodern wie z. B. Lenz LS100, LS150 usw. kompatibel. Für Zusatzanwendung hat dieser Weichenantrieb zwei Umschaltkontakte, jeweils von 1 A.
Schaltschema: Einschaltung mit Dreileiter- Schaltung als elektromagnetische Weichenantriebe oder Einschaltung mit Zweileiter- Schaltung als motorische Weichenantriebe
Einbauanleitung: http://www.mtb-model.com/files/produkty/MP4-instr-CZ_EN_DEwebV1.pdf
