MTB MP1 Unterflur-Weichenantrieb

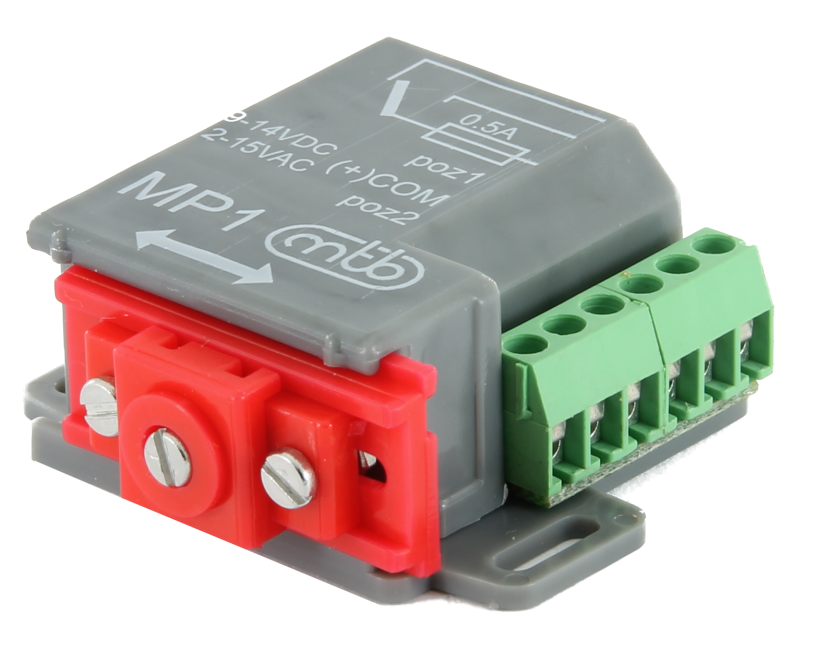

Die Abbildung zeigt noch die erste Version des Weichenantriebs, geliefert wird aber die Version V2.
Kleinformat 28x40 mm (Breite X Länge) • 1 Umschaltkontakt • ersetzt elektromotorische Weichenantriebe mit Dreileiterschaltung
Der Stellweg kann in drei Stufen 3, 6 und 9 mm eingestellt werden (mit der Positionsänderung des Bolzens im Mitnehmer). Ein unterbrochener Lauf des Motors bis zur Endlage und ihre Verriegelung sind gesichert.
Der Antrieb ist mit Endlageschaltern ausgestattet, d. h. Steuerspannung kann dauerhaft angeschlossen sein und nach dem Erreichen der betreffenden Lage wird die Stromaufnahme getrennt und die Bewegung automatisch eingehalten. Für Hilfszwecke ist der Antrieb mit einem Umschaltkontakt von 1 A und mit Wärmeschutz durch eine Sicherung 0.5 A (Schutz vor Kurzschluss auf dem Herzstück der Weichen) ausgestattet.

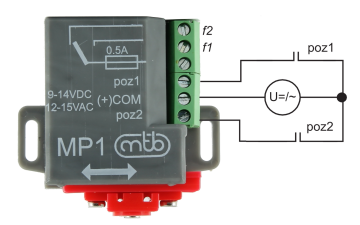

Schaltschema: Bei Verwendung von Gleichstrom an der Klemme COM + die Polarität anschließen. Nach dem Ende der Bewegung auf Position 1 schließt sich der Kontakt F1 (analog Position 2 bzw. F2).
Gewicht 50g Größe 34x28x17mm
