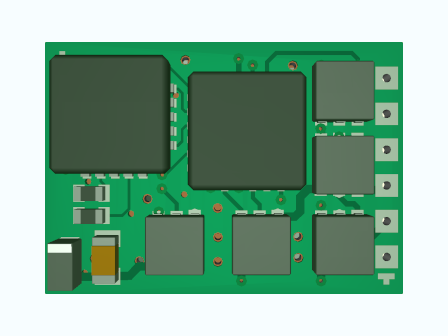

D&H DHSP10A-4 Fahrzeugdecoder 6-polig
Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder DCC-Format Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!) SelecTRIX 1 31 Fahrstufen, 100 Adressen SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten Verschiedene Regelvarianten zur optimalen Anpassung an den Motor Intern 127 Fahrstufen Einstellbare Motorfrequenz (niederfrequent, 16 kHz, 32 kHz) Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb Licht- und Funktionsausgänge dimmbar und analog aktivierbar Rangiergang Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar Alle Funktionsausgänge frei programmierbar Temperaturschutz Resetfunktion für DCC und SX2 Updatefähigkeit des Decoders
Der Fahrzeugdecoder DHSP10A unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel, Lenz ABC), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).
Für die SX1-Programmierung ist ein an die Versorgungsspannung (VS) angeschlossenes SUSI-Modul bzw. eine angeschlossene Pufferung zu entfernen. Es reicht aus, die Versorgungsspannung (roter Draht bei SUSI) für die Zeit der SX1-Programmierung zu unterbrechen. Die SX2- bzw. DCC-Programmierung ist hiervon nicht betroffen.
Generell gilt: Für die SX1-Programmierung kann keine Gewähr übernommen werden. Den SX1-Betrieb richten Sie bitte mit der SX2-Parameterprogrammierung ein.
Betriebsart SX1, SX2, DCC, MM, DC-analog Maße [mm] (unter Vorbehalt) 12,7 * 8,9 * 3,6 Gesamtbelastbarkeit (kurzzeitig) 1,5 A Dauerhafter Motorstrom 0,7 A Max. Fahrspannung 30 V LV, LR (dimmbar) je 150 mA AUX1, AUX2 (dimmbar) je 300 mA AUX3, AUX4 je 1,0 A AUX5, AUX6 unverstärkt mit SUSI-Schnittstelle (wenn AUX5/AUX6 deaktiviert) Kondensatorspannung 16 V Kondensatorkapazität 470 µF
